Gewächshausüberwachung

Ziel

Im Gewächshaus soll Folgendes überwacht werden:

• Temperatur (Luft und Boden)
• Feuchtigkeit (Luft und Boden)
• Ob das Fenster und/oder die Türe zum Lüften offen oder geschlossen ist.

Plan

Ein Arduino soll die Daten der Sensoren erfassen und an einen Raspberry Pi schicken. Dieser bereitet die Daten für eine Android App auf und speichert die Werte in Dateien ab, falls man später mal was auswerten will.

Hardware

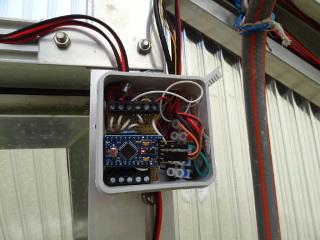

Ein Arduino pro mini, 3.3V, an den alle Sensoren angeschlossen werden, wird in eine Stromverteileraufputzdose im Gewächshaus eingebaut. Ein Verbindungskabel für die Stromversorgung und die Datenverbindung wird zwischen dem Gewächshaus und dem Raspberry Pi, der sich im Keller befindet, verlegt.

Software

Auslesen der Sensoren auf dem Arduino je nach Protokoll (DHT, OneWire, Analog, Digital) und senden der Daten alle 30 Sekunden. Türkontakte werden sekundengenau gesendet. Die Übertragung erfolgt über die serielle Schnittstelle. Der Raspberry Pi protokolliert die Daten und stellt einen kleinen Server bereit, von dem die Android App die aktuellen Daten holen kann.

Materialkosten

ca. 45 € (ohne Raspberry Pi, denn der war bereits vorhanden)

Hardware Feedback Device

Das Ziel: Anzeige, ob noch ein Garagentor offen ist.

In der Türsprechanlage wurde eine rote LED eingebaut. Über zwei unbenutzte Drähte wurde diese mit einem GPIO des Raspberry Pi verbunden. Das Ausleseprogramm der Gewächshausüberwachung steuert die LED. Wenn ein Garagentor oder die Garagentür offen ist, geht sie an, wenn alles geschlossen ist, geht sie aus. So sieht man abends leicht, ob alles geschlossen ist.
